设备特点:

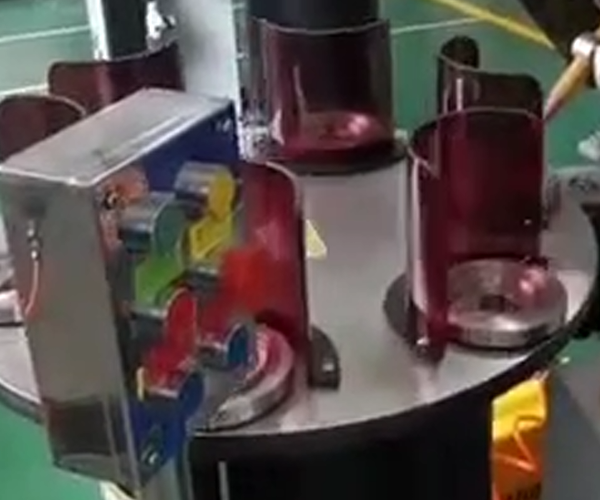

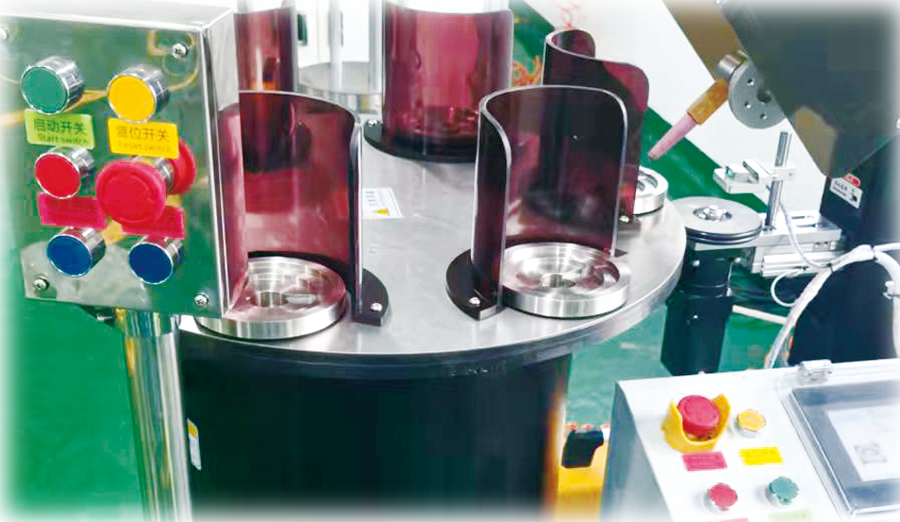

设备采用氩弧焊机焊接,转盘式结构,总共六个工位。采用精密凸轮分割器驱动,参数化控制。本设备适用于温度计表壳、管牙螺丝、法兰、接杆等环缝的自动焊接。因此要求焊枪能走出焊缝轨迹,焊缝成型美观,均匀一致。同时能保证焊接规范的稳定性和较宽的可调性,焊机操作灵活,简便,性能可靠。通过该设备焊接的工件,既能提高劳动生产率、改变工人的工作环境,又能提高产品质量的稳定性、可靠性,是生产的理想设备;
工件装卡采用专用工装定位,工件回转采用步进电机调速、恒转矩输出,速度平稳;
焊枪移动采用气缸驱动,导轨导向,具有运动平稳、响应速度快;
较长的产品可自动夹持导向 因此适应多品种焊接。焊接实施等功能均由控制盒的按钮实现,操作简单,便捷,操作采用人机界面可进行参数的更改,参数的修改可通过触摸式按键,方便及时的输入;
该焊接专机以松下可编程序控制器为核心组成自动焊接控制系统,自动化程度高,提高工作效率,减少焊接变形;
工件人工上料,自动定位,工件旋转, 焊枪纵向行走,成型美观,焊接质量好。采用单焊枪,单电源,六工位,提高工作效率,减少焊接变形;
焊接参数如:焊接速度,送枪速度,焊接圈速,起弧延时,熄弧延时,分割器速度,等均可通过触摸式人机界面输入,并可存储和调用,方便使用。
设备特点:
■ 设备采用氩弧焊机焊接,转盘式结构,总共六个工位。采用精密凸轮分割器驱动,参数化控制。本设备适用于温度计表壳、管牙螺丝、法兰、接杆等环缝的自动焊接。因此要求焊枪能走出焊缝轨迹,焊缝成型美观,均匀一致。同时能保证焊接规范的稳定性和较宽的可调性,焊机操作灵活,简便,性能可靠。通过该设备焊接的工件,既能提高劳动生产率、改变工人的工作环境,又能提高产品质量的稳定性、可靠性,是生产的理想设备。
■ 工件装卡采用专用工装定位,工件回转采用步进电机调速、恒转矩输出,速度平稳;焊枪移动采用气缸驱动,导轨导向,具有运动平稳、响应速度快;较长的产品可自动夹持导向 因此适应多品种焊接。焊接实施等功能均由控制盒的按钮实现,操作简单,便捷,操作采用人机界面可进行参数的更改,参数的修改可通过触摸式按键,方便及时的输入;该焊接专机以松下可编程序控制器为核心组成自动焊接控制系统,自动化程度高,提高工作效率,减少焊接变形。
■ 工件人工上料,自动定位,工件旋转, 焊枪纵向行走,成型美观,焊接质量好。采用单焊枪,单电源,六工位,提高工作效率,减少焊接变形。
■ 焊接参数如:焊接速度,送枪速度,焊接圈速,起弧延时,熄弧延时,分割器速度,等均可通过触摸式人机界面输入,并可存储和调用,方便使用。
■ 台湾德士精密分割器;
■ 焊枪使用XY模组固定,方便调整
■ 摩擦轮使用雷赛步进驱动 精准走位
■ 送枪机构使用精密滑台气缸驱动
■ 氩焊机标配使用瑞凌焊机品牌
■ 产品可用于农村生活饮用水项目;
■ 三菱PLC控制 威纶7寸人机界面
■ 配置防炫目遮光罩
■ 降低焊接带来的风险和职业病危害
■ 设备焊接效率高于人工三倍
■ 焊接出来成品尺寸一致性高 外观平滑美观
■ 设备稼动率高使用灵活,圆形产品均可焊接
■ 适合90%双金属温度计产品的焊接
■ 可持续改善计划,加入机械手可升级为全自动焊接
■ 操作简单,界面清晰明了,易于上手
设备主要相关参数 | |
设备工作气压 | 0.7Mpa |
焊机额定电流 | 100A |
焊机工作功率 | 5KW |
工作电压/频率 | 220V 50HZ |
整机重量 | 约350KG |

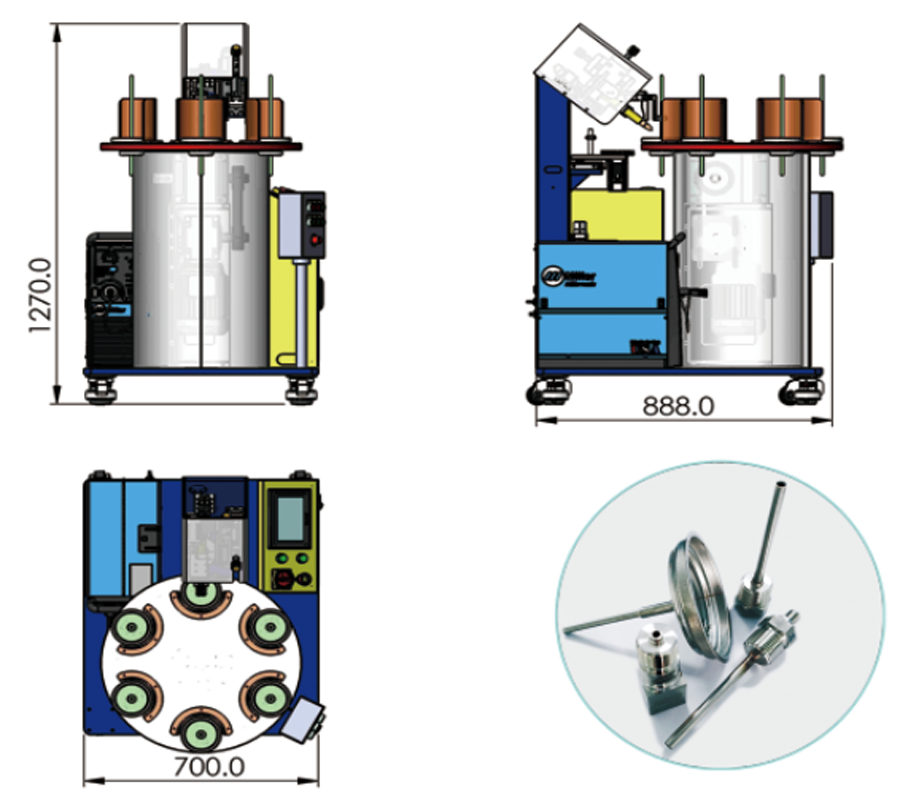

外形尺寸(LXWX)H | 888x700x1270mm |
总功率 | 5KW |
主要部件 | PLC:三菱品牌 |
气动部件:SMC或FESTO品牌 | |
低压电器:正泰、西门子品牌 | |
金属部位:S45C SUS304 |
