设备优势:
全自动焊接工艺 精准稳定产能高;
设备参数化设置 精准操控;管槽位置与工艺孔可一次焊接完成;
降低清理费用 降低污染排放;
安全可靠 零工商报告事件;
支持可持续发展计划;
降低职业病危害;
设备结构与工作原理 | The structure and principle of the equipment

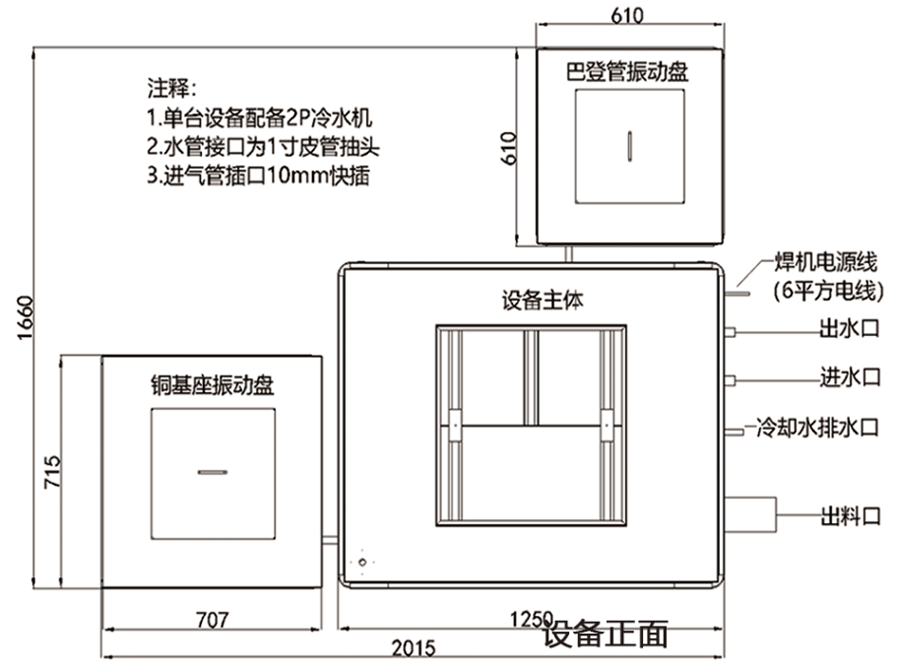

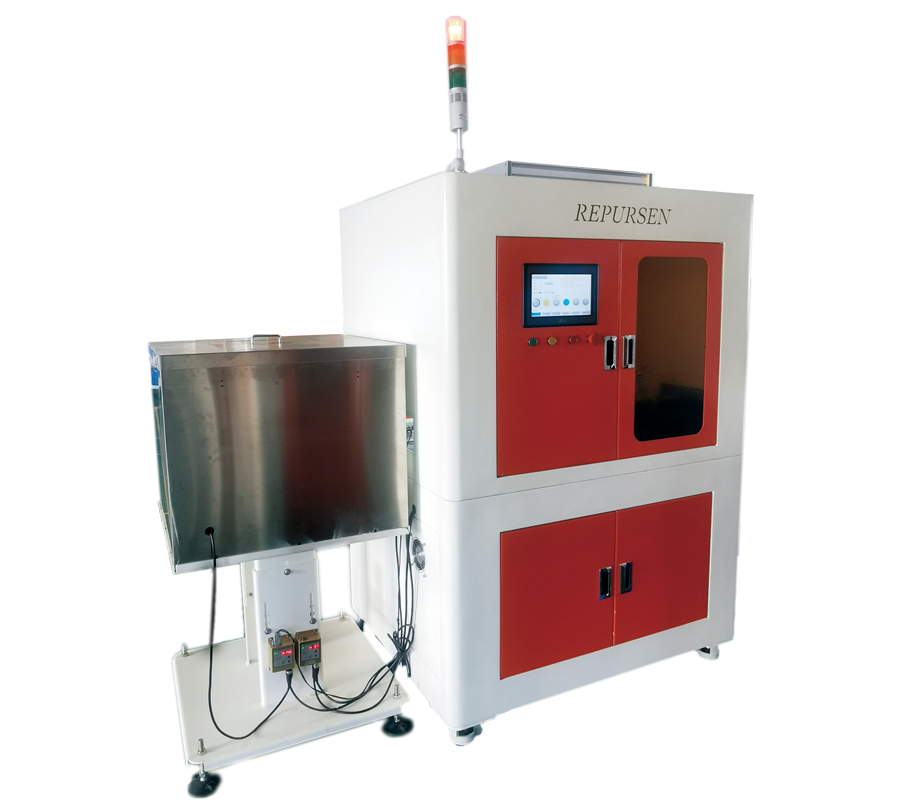

轴向压力表全自动焊接机由焊接设备主机、接头自动送料器、弹簧管自动送料器、高频感应加

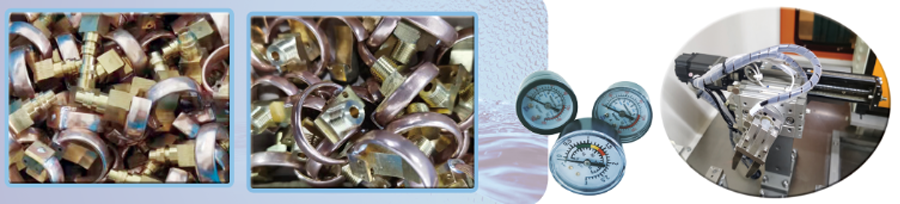

热系统、智能化控制系统等组成;设备可实现铜体接头与巴登管与工艺孔的全自动焊接。

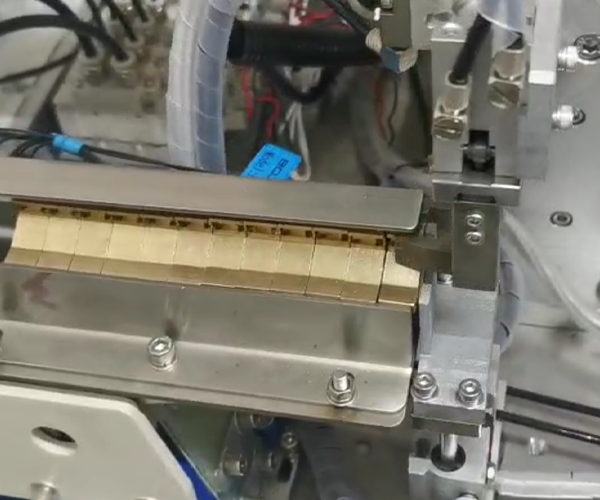

此设备替代了压力表传统焊接工艺(加热板与火焰焊接)采用高精度机械手放料,设备使用密闭式焊接方式,内部配备纳米级的除尘吸烟系统,有效的控制在焊接过程中产生的烟气危害。设备采用全自动化的送料方式,接头与巴登管均自动有序的进入设备内部自动识别从而进行焊接。 设备采用节能的高频感应加热系统,瞬间可将铜体接头加热至融锡温度,并可参数化精确控制加热温度。送丝系统使用步进电机运丝,模拟人手式的运动方式使得送丝更加精准稳定!
此设备效率生产效率高,焊接出来的成品位置度一致,焊接效果光滑饱满,为后续校标工序提供了便利。通常6-9秒即可完成一个成品焊接(根据接头大小而决定焊接时间),设备通用性也非常高,40 50 60 规格的压力表均可焊接。更换不同规格产品时无需繁琐的更换夹具,只需参数化调整即可完成规格切换。同时一个操作工可以操作多台设备,为企业大大的降低了劳动成本。
设备优势
■ 全自动焊接工艺 精准稳定产能高
■ 设备参数化设置 精准操控
■ 管槽位置与工艺孔可一次焊接完成
■ 降低清理费用 降低污染排放
■ 安全可靠 零工商报告事件
■ 支持可持续发展计划
■ 降低职业病危害;
可使用直径1.0 1.2 1.5mm环保或非环保锡丝焊接
设备主要相关参数 | |
设备工作气压 | 0.7Mpa |
高频焊机额定电流 | 100A |
高频焊机工作功率 | 25KW |
工作电压/频率 | 380V 50HZ |
整机重量 | 约1.2t |
外形尺寸(LX WX)H | 1300X1000X1800mm |
总功率 | 30KW |
主要部件 | PLC:欧姆龙、三菱品牌 |
气动部件:SMC或FESTO品牌 | |
低压电器:正泰、西门子品牌 | |
金属部位:4CR13或LY12材料 |
